| DUR | EXP | dBDI | dGLU |
|---|---|---|---|
| 27.9 | 7.8 | 35.5 | 6.1 |
| 15.3 | 9.3 | 25.0 | 4.0 |
| 17.4 | 2.1 | 19.7 | 1.7 |
| 21.5 | 6.5 | 28.8 | 2.6 |
| 28.2 | 1.3 | 29.4 | 1.9 |
| 14.0 | 2.7 | 17.2 | 0.9 |
| 28.0 | 3.9 | 32.9 | 2.0 |
| 28.9 | 0.1 | 28.3 | 4.1 |
| 23.2 | 3.8 | 25.8 | 3.9 |
| 22.6 | 8.7 | 31.3 | 3.8 |
| 11.2 | 3.4 | 14.4 | 2.1 |
| 14.1 | 4.8 | 18.4 | 2.0 |
| 13.5 | 6.0 | 19.1 | 5.0 |
| 23.7 | 4.9 | 28.0 | 2.6 |
| 17.7 | 1.9 | 20.3 | 2.1 |
| 25.4 | 8.3 | 34.8 | 4.4 |
| 20.0 | 6.7 | 27.6 | 4.0 |
| 24.4 | 7.9 | 31.9 | 3.9 |
| 29.8 | 1.1 | 32.2 | 1.0 |
| 17.6 | 7.2 | 24.6 | 1.9 |
48 Kanonische Korrelationsanalyse
48.1 Anwendungsszenario und Grundzüge
Ausgangspunkt einer kanonischen Korrelationsanalyse ist die exploratorische Frage nach der Stärke des Zusammenhangs einer multivariaten unabhängigen Variablen \(x\) und einer multivariaten abhängigen Variable \(y\). Im Kontext der kanonischen Korrelationsanalyse werden diese Variablen auch oft als Prädiktoren und Kriterien, respektive, bezeichnet. Dabei werden vorliegende Daten von sowohl der Prädiktoren als auch der Kriterien als Realisierungen von unabhängig und identisch verteilten \(m_x\)- bzw. \(m_y\)-dimensionalen Zufallsvektoren betrachtet. Um die Frage nach der Stärke des Zusammenhangs von Prädiktoren und Kriterien zu beantworten, betrachtet die kanonische Korrelationsanalyse Linearkombinationen der Komponenten der Prädiktoren und Kriterien. Wir bezeichnen die Linearkombinationen von \(x\) und \(y\) mit Parametervektoren \(a \in \mathbb{R}^{m_x}\) und \(b \in \mathbb{R}^{m_y}\) im Folgenden mit \[\begin{equation} \xi := a^Tx \mbox{ und } \upsilon := b^Ty \end{equation}\] \(\xi\) und \(\upsilon\) sind dann als Linearkombinationen von Zufallsvariablen selbst Zufallsvariablen, deren Korrelation \(\rho(\xi,\upsilon)\) berechnet werden kann. Die kanonische Korrelationsanalyse bestimmt dann die Parametervektoren \(a\) und \(b\) so, dass die Korrelation von \(\xi\) und \(\upsilon\) so groß wie möglich wird. Ist eine solche Parametervektorkombination und ihre entsprechende Korrelation, die dann als kanonische Korrelation bezeichnet gefunden, so kann \(\xi\) als bester Prädiktor und \(\upsilon\) als “am besten prädizierbares Kriterium” interpretiert werden.
Für Skalare \(\alpha\) und \(\beta\) sind die Korrelationen \(\rho(\xi,\upsilon)\) und \(\rho(\alpha\xi,\beta\upsilon)\) allerdings, wie im Theorem zu Kovarianz und Korrelation bei linear-affinen Transformationen gezeigt, identisch. Die kanonische Korrelationsanalyse sucht deshalb speziell Parametervektoren \(a\) und \(b\), für die \(\rho(\xi,\upsilon)\) einerseits maximal ist und für die \(\xi\) und \(\upsilon\) gleichzeitig jeweils eine standardisierte Varianz von 1 haben. Da aufgrund des Theorem zu Kovarianz und Korrelation bei linear-affinen Transformationen die Varianzen zu verschiedenen skalaren Vielfachen von \(\xi\) und \(\upsilon\) verschieden sind, legt diese die Parametervektorwerte \(a\) und \(b\), für die \(\rho(\xi,\upsilon)\) maximal ist, eindeutig fest. Zur Bestimmung einer kanonischen Korrelation und der Parametervektoren von \(a\) und \(b\) ist man also auf ein Optimierungsproblem mit Nebenbedingungen geführt.
In unser Darstellung kanonischen Korrelationsanalyse folgen wir Mardia et al. (1979). Dabei werden die Prädiktor- und Kriterienzufallsvektoren \(x\) und \(y\) in einem Zufallsvektor \[\begin{equation} z := \begin{pmatrix} x \\ y \end{pmatrix} \end{equation}\] zusammengefasst, für den wir durchgängig annehmen wollen, dass \(\mathbb{E}(z) = 0_{m}\) mit \(m = m_x + m_y\) gilt. Im Anwendungskontext entspricht dies der Annahme, dass vor Durchführung der kanonischen Korrelationsanalyse die Stichprobenmittel des Stichprobenmittels von den beobachteten Daten vor Durchführung der kanonischen Korrelationsanalyse subtrahiert werden. Da, wie wir sehen werden, die Schätzung der kanonischen Korrelation allerdings lediglich auf den Stichprobenkovarianzmatrizen beruht ist dieser Schritt verzichtbar.
Der mathematische Fokus der Entwicklung der kanonischen Korrelationsanalyse nach Mardia et al. (1979) liegt damit auf der Kovarianzmatrix \(\mathbb{C}(z)\). Speziell ergeben sich die Kovarianzen von Linearkombinationen von \(x\) und \(y\) aus Matrixprodukten von \(\mathbb{C}(z)\) und es können einige Matrixtheoreme, die in Kapitel 22 und Kapitel 9.7 dokumentiert sind angewendet werden. Generell wird in der Entwicklung nach Mardia et al. (1979) ein Optimierungsansatz mithilfe von Lagrangefunktionen, wie in den Originalarbeiten von Hotelling (1935) und Hotelling (1936) gewählt, zugunsten der Eigenanalyse von Matrixprodukten supprimiert. Für die Entwicklung mit einem Lagrangeansatz verweisen wir auf zum Beispiel Anderson (2003).
Im Folgenden diskutieren wir in Kapitel 48.2 zunächst zwei Theoreme, die direkt durch die kanonische Korrelationsanalyse motiviert sind und die, zusammen mit den oben erwähnten Theoremen in Kapitel 22 und Kapitel 9.7 das analytische und probabilistische Fundament der kanonischen Korrelationsanalyse bilden. In Kapitel 48.3 führen wir mit den kanonischen Korrelationen, den kanonischen Variaten und den kanonischen Koeffizientenvektoren dann die zentralen Begriffe der kanonischen Korrelationsanalyse ein. In Kapitel 48.4 diskutieren wir dann, wie diese Größen auf Basis der Stichprobenkovarianzmatrix eines Datensatzes von Prädiktoren- und Kriterienrealisierungen geschätzt werden können. In Kapitel 48.5 schließlich wenden wir die kanonische Korrelationsanalyse auf das unten skizzierte Anwendungsbeispiel an.
Anwendungsbeispiel
Als konkretes Anwendungsbeispiel für eine kanonische Korrelationanalyse betrachten wir einen simulierten Datensatz zur Effektivität einer Psychotherapie bei Depressionen. Dabei seien pro Patient:in vier Variablen verfügbar: Zum einen als Maße für die Therapiequalität die Dauer der Psychotherapie (DUR) und die klinische Erfahrung der behandelnden Psychotherapeut:in (EXP); zum anderen als Maße für die Reduktion der Depressionssymptomatik sowohl BDI Score und Glukokortikoidplasmalevel Differenzwerte zwischen Beginn und Ende der Therapie (dBDI und dGLU), wobei positive Werte eine Verringerung der Depressionssymptomatik anzeigen sollen. Wir stellen uns vor, dass man im Sinne einer exploratorischen Analyse daran interessiert ist, inwieweit die Variablen DUR (\(x_1\)) und EXP (\(x_2\)) als Prädiktoren (unabhängige Variablen) mit den Variablen dBDI (\(y_1\)) und dGLU (\(y_2\)) als Kriterien (abhängige Variablen) zusammenhängen. Im Sinne obiger Bezeichner gilt hier also \(m_x = m_y = 2\). Tabelle 48.1 zeigt dazu einen Beispieldatensatz für \(n = 20\) Patient:innen.
48.2 Mathematischer Hintergrund
Folgendes Theorem bildet das analytische Fundament der kanonischen Korrelationsanalyse.
Theorem 48.1 (Maximierung quadratischer Formen mit Nebenbedingungen) \(A \in \mathbb{R}^{m \times m}, B \in \mathbb{R}^{m \times m}\) pd seien symmetrische Matrizen und \(\lambda_1\) sei der größte Eigenwert von \(B^{-1}A\) mit assoziertem Eigenvektor \(v_1 \in \mathbb{R}^m\). Dann ist \(\lambda_1\) eine Lösung des Optimierungsproblems \[ \max_{x} x^TAx \mbox{ unter der Nebenbedingung } x^TBx = 1. \tag{48.1}\]
Beweis. \(B^{1/2}\) sei die symmetrische Quadratwurzel von \(B\) und es sei \[\begin{equation} y := B^{1/2}x \Leftrightarrow x = B^{-1/2}y \end{equation}\] Dann kann mit der symmetrischen Matrix \[\begin{equation} K := B^{-1/2}AB^{-1/2} \in \mathbb{R}^{m \times m} \end{equation}\] das Optimierungsproblem Gleichung 48.1 geschrieben werden als \[ \max_{y} y^T K y \mbox{ unter der Nebenbedingung } y^Ty = 1. \tag{48.2}\] Dies gilt, weil \[\begin{equation} \max_{x} x^TAx \Leftrightarrow \max_{y} \left(B^{-1/2}y\right)^TA\left(B^{-1/2}y\right) \Leftrightarrow \max_{y} y^TB^{-1/2}AB^{-1/2}y \Leftrightarrow \max_{y} y^TKy \end{equation}\] und \[\begin{equation} x^TBx = 1 \Leftrightarrow y^T B^{-1/2}BB^{-1/2}y = 1 \Leftrightarrow y^Ty = 1. \end{equation}\] Weil \(K\) eine symmetrische Matrix ist, existiert die Orthonormalzerlegung (vgl. Kapitel 9.7) \[\begin{equation} K = Q\Lambda Q^T, \end{equation}\] wobei die Spalten der orthogonalen Matrix \(Q\) die Eigenvektoren von \(K\) und die Diagonalemente von \(\Lambda\) die zugehörigen Eigenwerte von \(K\) sind. Mit der orthogonalen Matrix \(Q\) aus obiger Orthornomalzerlegung sei nun \[\begin{equation} z := Q^Ty \Leftrightarrow y := Qz. \end{equation}\] Dann kann das Optimierungsproblem Gleichung 48.2 geschrieben werden als \[ \max_{z} \sum_{i = 1}^m \lambda_i z_i^2 \mbox{ unter der Nebenbedingung } z^Tz = 1, \tag{48.3}\] weil \[\begin{equation} \max_{y} y^TKy \Leftrightarrow \max_{z} (Qz)^TK(Qz) \Leftrightarrow \max_{z} z^TQ^TQ\Lambda Q^TQz \Leftrightarrow \max_{z} z^T\Lambda z \Leftrightarrow \max_{z} \sum_{i=1}^m \lambda_i z_i^2 \end{equation}\] und \[\begin{equation} y^Ty = 1 \Leftrightarrow (Qz)^T Qz = 1 \Leftrightarrow z^T Q^TQz = 1 \Leftrightarrow z^T z = 1. \end{equation}\] Die Eigenwerte von \(K\) seien nun absteigend sortiert, also \(\lambda_1 \ge \cdots \ge \lambda_m\). Dann gilt für das Optimierungsproblem Gleichung 48.3, dass \[\begin{equation} \max_{z} \sum_{i = 1}^m \lambda_i z_i^2 \le \lambda_1, \end{equation}\] weil \[\begin{equation} \max_{z} \sum_{i = 1}^m \lambda_i z_i^2 \le \max_{z} \sum_{i = 1}^m \lambda_1 z_i^2 = \lambda_1 \max_{z} \sum_{i = 1}^m z_i^2 = \lambda_1 \end{equation}\] wobei sich die letzte Gleichung aus der Nebenbedingung \(z^Tz=1\) ergibt. Schließlich gilt \[\begin{equation} \max_{z} \sum_{i = 1}^m \lambda_i z_i^2 = \lambda_1, \end{equation}\] für \(z := e_1 = (1,0,...,0)^T\). Zusammenfassend heißt das, dass \(z = e_1\) eine Lösung des Optimierungsproblem Gleichung 48.3 ist und das \(\lambda_1\) das entsprechende Maximum ist. Damit ergibt sich aber sofort, dass dann \[\begin{equation} y = Qz = Qe_1 = q_1 \mbox{ und } x = B^{-1/2}q_1 \end{equation}\] Lösungen der äquivalenten Optimierungsprobleme Gleichung 48.2 und Gleichung 48.1, respektive, sind. Nach Konstruktion ist \(q_1\) ein Eigenvektor von \(B^{-1/2}AB^{-1/2}\) und nach obigem Theorem zu Eigenwerten und Eigenvektoren von Matrixprodukten damit auch ein Eigenvektor von \[\begin{equation} B^{-1/2}B^{-1/2}A = B^{-1}A \end{equation}\] und die zugehörigen Eigenwerte sind gleich. Damit aber folgt, dass der größte Eigenwert von \(B^{-1}A\) und sein assoziierter Eigenvektor eine Lösung von \[\begin{equation} \max_{x} x^TAx \mbox{ unter der Nebenbedingung } x^TBx = 1. \end{equation}\] ist.
Nach Wortlaut des Theorems gilt also für die Funktion \[\begin{equation} f : \mathbb{R}^m \to \mathbb{R}, x \mapsto f(x) := x^TAx, \end{equation}\] dass \[\begin{equation} v_1 = \mbox{argmax}_{x} x^TAx \mbox{ unter der Nebenbedingung } x^TBx = 1 \end{equation}\] und dass \[\begin{equation} \lambda_1 = \mbox{max}_{x} x^TAx \mbox{ unter der Nebenbedingung } x^TBx = 1. \end{equation}\]
Das folgende Theorem setzt die für die kanonischen Korrelationsanalyse zentralen Größen der Varianzen von Linearkombinationen von Zufallsvektoren und der Korrelation von Linearkombinationen von Zufallsvektoren in Bezug zur Kovarianzmatrix der gemeinsamen Verteilung der Zufallsvektoren und bildet das probabilistische Fundament der kanonischen Korrelationsanalyse.
Theorem 48.2 (Linearkombinationen von Zufallsvektorpartitionen)
Es sei \[\begin{equation} z = \begin{pmatrix} x \\ y \end{pmatrix} \mbox{ mit } \mathbb{E}(z) = 0_m \mbox{ und } \mathbb{C}(z) = \begin{pmatrix} \Sigma_{xx} & \Sigma_{xy} \\ \Sigma_{yx} & \Sigma_{yy} \\ \end{pmatrix} \end{equation}\] ein \(m\)-dimensionaler partitionierter Zufallsvektor sowie sein Erwartungswertvektor und seine Kovarianzmatrix, respektive. Weiterhin seien für \(a \in \mathbb{R}^{m_x}\) und \(b\in\mathbb{R}^{m_y}\) die Zufallsvariablen \[\begin{equation} \xi := a^T x \mbox{ und } \upsilon := b^T y \end{equation}\] als Linearkombinationen der Komponenten von \(x\) und \(y\) definiert. Dann geltenBeweis. Wir betrachten zunächst die Varianz von \(\xi\). Mit dem Varianzverschiebungssatz gilt \[\begin{align} \begin{split} \mathbb{V}(\xi) & = \mathbb{E}\left(\xi \xi \right) - \mathbb{E}(\xi)\mathbb{E}(\xi) \\ & = \mathbb{E}\left((a^Tx) (a^Tx)\right) - \mathbb{E}\left(a^Tx\right)\mathbb{E}\left(a^Tx\right) \\ & = \mathbb{E}\left((a^Tx) (a^Tx)^T\right) - \mathbb{E}\left(a^Tx\right)\mathbb{E}\left(a^Tx\right) \\ & = \mathbb{E}\left(a^Txx^Ta\right) - \mathbb{E}\left(a^Tx\right)\mathbb{E}\left(a^Tx\right) \\ & = a^T\mathbb{E}\left(xx^T\right)a - a^T\mathbb{E}(x)a^T\mathbb{E}(x) \\ & = a^T\mathbb{E}\left(xx^T\right)a - a^T0_{m_x}a^T0_{m_x} \\ & = a^T\Sigma_{xx}a. \\ \end{split} \end{align}\] Der Beweis zur Varianz von \(\upsilon\) folgt dann analog. Mit der Definition der Korrelation von Zufallsvariablen und mit \(\mathbb{V}(\xi) = \mathbb{V}(\upsilon) = 1\) und dem Kovarianzverschiebungssatz gilt \[\begin{align} \begin{split} \rho(\xi,\upsilon) & = \frac{\mathbb{C}(\xi,\upsilon)}{\sqrt{\mathbb{V}(\xi)}\sqrt{\mathbb{V}(\upsilon)}} \\ & = \frac{\mathbb{C}(\xi,\upsilon)}{\sqrt{1}\sqrt{1}} \\ & = \mathbb{C}(\xi,\upsilon) \\ & = \mathbb{E}(\xi\upsilon) - \mathbb{E}(\xi)\mathbb{E}(\upsilon) \\ & = \mathbb{E}\left((a^Tx)(b^Ty)\right) - \mathbb{E}(a^Tx)\mathbb{E}(b^Ty) \\ & = \mathbb{E}\left((a^Tx)(b^Ty)^T\right) - \mathbb{E}(a^Tx)\mathbb{E}(b^Ty) \\ & = \mathbb{E}\left(a^T xy^Tb \right) - \mathbb{E}(a^Tx)\mathbb{E}(b^Ty) \\ & = a^T\mathbb{E}\left(xy^T \right)b - a^T\mathbb{E}(x)b^T\mathbb{E}(y) \\ & = a^T\mathbb{E}\left(xy^T \right)b - a^T0_{m_x}b^T0_{m_y} \\ & = a^T\Sigma_{xy}b. \\ \end{split} \end{align}\]
Die Varianz der Zufallsvariable \(a^Tx\) ergibt sich also als die “quadrierte” Linearkombination von \(\Sigma_{xx}\) und die Varianz der Zufallsvariable \(b^Ty\) ergibt sich als die “quadrierte” Linearkombination von \(\Sigma_{yy}\). Die Korrelation der Zufallsvariablen \(a^Tx\) und \(b^Ty\) schließlich ergibt sich “quadrierte” Linearkombination von \(\Sigma_{xy}\).
48.3 Modellformulierung
Mit den beiden in Kapitel 48.2 diskutierten Theoremen ist es nun möglich, die Begriffe der kanonischen Koeffezientenvektoren, der kanonischen Variate, und schließlich der kanonischen Korrelationen zu definieren.
Definition 48.1 (Kanonische Koeffizientenvektoren, Variate, Korrelationen)
Es seien \[\begin{equation} z = \begin{pmatrix} x \\ y \end{pmatrix} \mbox{ mit } \mathbb{E}(z) := 0_m \mbox{ und } \mathbb{C}(z) := \begin{pmatrix} \Sigma_{xx} & \Sigma_{xy} \\ \Sigma_{yx} & \Sigma_{yy} \\ \end{pmatrix} \in \mathbb{R}^{m \times m} \end{equation}\] ein \(m\)-dimensionaler partitionierter Zufallsvektor sowie sein Erwartungswert und seine Kovarianzmatrix, respektive. Weiterhin sei \[\begin{equation} K := \Sigma_{xx}^{-1/2}\Sigma_{xy}\Sigma_{yy}^{-1/2} \in \mathbb{R}^{m_x \times m_y} \end{equation}\] mit der Singulärwertzerlegung \[\begin{equation} K = A \Lambda B^T, \end{equation}\] wobei \[\begin{equation} A := \begin{pmatrix} \alpha_1 & \cdots & \alpha_k \end{pmatrix} \in \mathbb{R}^{m_x \times m_y} \mbox{ und } B := \begin{pmatrix} \beta_1 & \cdots & \beta_k \end{pmatrix} \in \mathbb{R}^{m_y \times m_y} \end{equation}\] die orthogonalen Matrix der Eigenvektoren von \(KK^T\) und die orthogonale Matrix der Eigenvektoren von \(K^TK\), respektive, bezeichnen und \[\begin{equation} \Lambda := \mbox{diag}\left(\lambda^{1/2}_1,...,\lambda_k^{1/2}\right) \in \mathbb{R}^{m_y \times m_y}, \end{equation}\] die Diagonalmatrix der Quadratwurzeln der zugehörigen absteigend geordneten Eigenwerte bezeichnet. Schließlich seien für \(i = 1,...,k\) \[\begin{equation} a_i := \Sigma_{xx}^{-1/2}\alpha_i \in \mathbb{R}^{m_x} \mbox{ und } b_i := \Sigma_{yy}^{-1/2}\beta_i \in \mathbb{R}^{m_y}. \end{equation}\] Dann heißen für \(i = 1,...,k\)Ihre Bedeutsamkeit erlangen diese Begriffe durch ihre Eigenschaften, die wir im folgenden Theorem zusammenfassen.
Theorem 48.3 (Eigenschaften kanonischer Korrelationen und Variaten) Es seien \[\begin{equation} z = \begin{pmatrix} x \\ y \end{pmatrix} \mbox{ mit } \mathbb{E}(z) := 0_m \mbox{ und } \mathbb{C}(z) := \begin{pmatrix} \Sigma_{xx} & \Sigma_{xy} \\ \Sigma_{yx} & \Sigma_{yy} \\ \end{pmatrix} \in \mathbb{R}^{m \times m} \end{equation}\] ein \(m\)-dimensionaler partitionierter Zufallsvektor sowie sein Erwartungswert und seine Kovarianzmatrix, respektive. Weiterhin seien für \(i = 1,...,k\) die kanonischen Koeffizientenvektoren \(a_i, b_i\), die kanonischen Variaten \(\xi,\upsilon_i\) und die kanonischen Korrelationen \(\rho_i\) definiert wie oben. Dann gilt, dass für \(1 \le r \le k\) das Maximum des \(r\)ten restringierten Optimierungsproblems \[\begin{equation} \phi_r = \max_{a,b} a^T\Sigma_{xy}b \end{equation}\] unter den Nebenbedingungen \[\begin{equation} a^T\Sigma_{xx}a = 1, \quad b^T\Sigma_{yy}b = 1, \quad a_i^T\Sigma_{xx}a = 0 \mbox{ für } i = 1,...,r-1 \end{equation}\] (1) den Wert \(\phi_r = \rho_r\) hat und (2) bei \(a = a_r\) und \(b = b_r\) angenommen wird.
Beweis. Wir betrachten das restringierte Optimierungsproblem \[\begin{equation} \phi_r^2 = \max_{a,b} \left(a^T\Sigma_{xy}b\right)^2\, \mbox{ u.d.N. } a^T\Sigma_{xx}a = 1,\, b^T\Sigma_{yy}b = 1,\, a_i^T\Sigma_{xx}a = 0, i = 1,...,r-1 \end{equation}\] Wir folgen Mardia et al. (1979), S. 284 und gehen schrittweise vor, d.h. wir lösen das restringierte Optimierungsproblem \[\begin{equation} \phi_r^2 = \max_{a} \left(\max_{b} \left(a^T\Sigma_{xy}b\right)^2 \mbox{ u.d.N.} b^T\Sigma_{yy}b = 1\right) \mbox{ u.d.N. } a^T\Sigma_{xx}a = 1,\, a_i^T\Sigma_{xy}a = 0, i = 1,...,r-1 \end{equation}\] von innen nach außen.
Schritt (1)
Wir wählen wir zunächst ein festes \(a \in \mathbb{R}^m\) und betrachten das restringierte Optimierungsproblem \[\begin{equation} \max_{b} \left(a^T\Sigma_{xy}b\right)^2 \mbox{ u.d.N. } b^T\Sigma_{yy}b = 1 \end{equation}\] Dieses Optimierungsproblem kann geschrieben werden als \[ \max_{b} b^T\Sigma_{yx}aa^T\Sigma_{xy}b \mbox{ u.d.N. } b^T\Sigma_{yy}b = 1, \tag{48.4}\] weil gilt, dass \[\begin{equation} \left(a^T\Sigma_{xy}b\right)^2 = \left(a^T\Sigma_{xy}b\right)\left(a^T\Sigma_{xy}b\right) = \left(a^T\Sigma_{xy}b\right)^T a^T\Sigma_{xy}b = b^T\Sigma_{yx}aa^T\Sigma_{xy}b. \end{equation}\] Das Optimierungsproblem Gleichung 48.4 kann nun mithilfe des Theorems zur Maximierung quadratischer Formen mit Nebenbedingen gelöst werden. Im Sinne dieses Theorems setzen wir dazu \[\begin{equation} A := \Sigma_{yx}aa^T\Sigma_{xy} \mbox{ und } B := \Sigma_{yy}. \end{equation}\] Dann hat Gleichung 48.4 die Form \[ \max_{b} b^TAb \mbox{ unter der Nebenbedingung } b^TBb = 1, \tag{48.5}\] Das Maximum von Gleichung 48.5 entspricht nach dem Theorem zur Maximierung quadratischer Formen mit Nebenbedingungen dem größten Eigenwert von \[\begin{equation} B^{-1}A = \Sigma_{yy}^{-1}\Sigma_{yx}aa^T\Sigma_{xy} \end{equation}\] Der größte Eigenwert von \(\Sigma_{yy}^{-1}\Sigma_{yx}aa^T\Sigma_{xy}\) wiederum kann mithilfe des Theorems zum Eigenwert und Eigenvektor eines Matrixvektorprodukts bestimmt werden. Im Sinne dieses Theorems setzen wir dazu \[\begin{equation} A := \Sigma_{yy}^{-1}\Sigma_{yx},\quad b := a,\quad B := \Sigma_{xy} \end{equation}\] und erhalten für den betreffenden Eigenwert \[\begin{equation} \lambda_a = b^TBAa = a^T\Sigma_{xy}\Sigma_{yy}^{-1}\Sigma_{yx}a. \end{equation}\] als Lösung (Maximum) des restringierten Optimierungsproblems \[\begin{equation} \max_{b} \left(a^T\Sigma_{xy}b\right)^2 \mbox{ u.d.N. } b^T\Sigma_{yy}b = 1 \end{equation}\]
Schritt (2)
Basierend auf Schritt (1) verbleibt die Lösung des restringierten Optimierungsproblem \[\begin{equation}\label{eq:kka_opt_3} \phi_r^2 = \max_{a} a^T\Sigma_{xy}\Sigma_{yy}^{-1}\Sigma_{yx}a \mbox{ u.d.N. } a^T\Sigma_{xx}a = 1,\, a_i^T\Sigma_{xx}a = 0, i = 1,...,r-1 \end{equation}\] Dazu halten wir zunächst fest, dass (kka_opt_3?) mit den Definitionen von \(\alpha_i\) und \(K\) in der Definition der Kanonischen Koeffizientenvektoren, Variaten, und Korrelationen geschrieben werden kann als \[ \phi_r^2 = \max_{\alpha} \alpha^T KK^T \alpha \mbox{ u.d.N. } \alpha^T \alpha = 1,\, \alpha_i^T\alpha = 0, i = 1,...,r-1, \tag{48.6}\] denn \[\begin{align} \begin{split} \phi_r^2 & = \max_{a} a^T\Sigma_{xy}\Sigma_{yy}^{-1}\Sigma_{yx}a \mbox{ u.d.N. } a^T\Sigma_{xx}a = 1, a_i^T\Sigma_{xx}a = 0 \Leftrightarrow \\ \phi_r^2 & = \max_{\alpha} a^T\Sigma_{xy}\Sigma_{yy}^{-1}\Sigma_{yx}a \mbox{ u.d.N. } \alpha^T\Sigma_{xx}^{-1/2}\Sigma_{xx}\Sigma_{xx}^{-1/2}\alpha = 1, \alpha^T_i\Sigma_{xx}^{-1/2}\Sigma_{xx}\Sigma_{xx}^{-1/2}\alpha = 0 \\ \phi_r^2 & = \max_{\alpha} \alpha^T\Sigma_{xx}^{-1/2}\Sigma_{xy}\Sigma_{yy}^{-1}\Sigma_{yx}\Sigma_{xx}^{-1/2}\alpha \mbox{ u.d.N. } \alpha^T\alpha = 1, \alpha^T_i\alpha = 0 \\ \phi_r^2 & = \max_{\alpha} \alpha^T\Sigma_{xx}^{-1/2}\Sigma_{xy}\Sigma_{yy}^{-1/2}\Sigma_{yy}^{-1/2}\Sigma_{yx}\Sigma_{xx}^{-1/2}\alpha \mbox{ u.d.N. } \alpha^T\alpha = 1, \alpha^T_i\alpha = 0 \\ \phi_r^2 & = \max_{\alpha} \alpha^TKK^T\alpha \mbox{ u.d.N. } \alpha^T\alpha = 1, \alpha^T_i\alpha = 0 \end{split} \end{align}\]
Dabei sind nach der betreffenden Definition die \(\alpha_i\) die Eigenvektoren von \(KK^T\) mit den \(i = 1,...,r-1\) größten Eigenwerten. Nach dem Theorem zur Maximierung quadratischer Formen mit Nebenbedingungen ist die Lösung von Gleichung 48.6 der größte Eigenwert von \(KK^T\) mit seinem assoziierten Eigenvektor. Die Nebenbedingung \(\alpha_i^T\alpha = 0\) schränkt diese Wahl auf den \(r\)t-größten Eigenwert und seinen assoziierten Eigenvektor \(\alpha_r\) ein. Mit der Definition von Eigenwerten und Eigenvektoren gilt also \[\begin{equation} \phi_r^2 = \alpha_r^T KK^T \alpha_r = \alpha_r^T \lambda_r \alpha_r = \lambda_r \alpha_r^T\alpha_r = \lambda_r. \end{equation}\] Wir haben also gezeigt, dass das restringierte Optimierungsproblem des Theorems den Maximumwert \(\phi_r = \lambda_r^{1/2}\) hat. Es bleibt zu zeigen, dass dieser Maximumwert für \(a_r\) und \(b_r\) angenommen wird.
Schritt (3)
Einsetzen von \(a_r\) und \(b_r\) in \(a^T\Sigma_{xy}b\) ergibt mit \[\begin{equation} K = A\Lambda B^T \Leftrightarrow KB = A\Lambda B^TB \Leftrightarrow KB = A\Lambda \Leftrightarrow K\beta_r = \alpha_r\lambda_r^{1/2} \end{equation}\] dass \[\begin{equation} a^T_r\Sigma_{xy}b_r = \alpha_r^T\Sigma_{xx}^{-1/2}\Sigma_{xy}\Sigma_{yy}^{-1/2}\beta_r = \alpha_r^TK\beta_r = \alpha_r^T\alpha_r\lambda_r^{1/2} = \rho_r \end{equation}\] Also nimmt \(a^T\Sigma_{xy}b\) bei \(a_r\) und \(b_r\) seinen restringierten Maximalwert \(\lambda_r\) an.
\(\phi_1\) ist also die größtmögliche Korrelation von \[\begin{equation} \xi = a^Tx \mbox{ und } \upsilon = b^Ty \end{equation}\] unter den Nebenbedingungen \[\begin{equation} \mathbb{V}(\xi) = 1 \mbox{ und } \mathbb{V}(\upsilon) = 1 \end{equation}\] und erfüllt damit die Forderungen an die kanonische Korrelatione. \(\phi_r\) mit \(r > 1\) ist die größtmögliche Korrelation von \[\begin{equation} \xi = a^Tx \mbox{ und } \upsilon = b^Ty \end{equation}\] unter den Nebenbedingungen \[\begin{equation} \mathbb{V}(\xi) = 1, \mathbb{V}(\upsilon) = 1 \mbox{ und } \mathbb{C}(\xi_i,\xi) = 0 \mbox{ für die kanonischen Variate } \xi_i \mbox{ mit } i = 1,...,r-1. \end{equation}\]
Simulationsbeispiel
Wir betrachten das Beispiel (vgl. Uurtio et al. (2018)) \[\begin{equation} p(x) = N(x;0_4,I_4) \mbox{ und } p(y|x) = N(y; Lx, G) \end{equation}\] mit \[\begin{equation} L := \begin{pmatrix} 0.0 & 0.0 & 1.0 & 0.0 \\ 1.0 & 0.0 & 0.0 & 0.0 \\ 0.0 & 0.0 & 0.0 & -1.0 \end{pmatrix} \mbox{ und } G := \begin{pmatrix} 0.2 & 0.0 & 0.0 \\ 0.0 & 0.4 & 0.0 \\ 0.0 & 0.0 & 0.3 \end{pmatrix} \end{equation}\] Hier gilt offenbar \(m_x = 4, m_y = 3, m = 7\) und \[\begin{align} \begin{split} y_1 & = \,\,\,\, x_3 + \varepsilon_1 \\ y_2 & = \,\,\,\, x_1 + \varepsilon_2 \\ y_3 & = - x_4 + \varepsilon_3 \\ \end{split} \end{align}\] mit \[\begin{equation} x_1 \sim N(0,1), x_3 \sim N(0,1), x_4 \sim N(0,1) \end{equation}\] und \[\begin{equation} \varepsilon_1 \sim N(0,0.2), \varepsilon_2 \sim N(0,0.4), \varepsilon_3 \sim N(0,0.3) \end{equation}\] Mit dem Theorem zu gemeinsamen Normalverteilungen (vgl. Kapitel 29) ergibt sich, dass \[\begin{equation} \begin{pmatrix} x \\ y \end{pmatrix} \sim N(0_7,\Sigma) \end{equation}\] mit \[\begin{equation} \Sigma = \begin{pmatrix} \Sigma_{xx} & \Sigma_{xy} \\ \Sigma_{yx} & \Sigma_{yy} \end{pmatrix}, \end{equation}\] wobei \[\begin{equation} \Sigma_{xx} = I_4, \quad \Sigma_{xy} = L^T, \quad \Sigma_{yx} = L \mbox{ und } \Sigma_{yy} = G + LL^T. \end{equation}\] Explizit ergibt sich also \[\begin{equation} \Sigma = \begin{pmatrix} I_4 & L^T \\ L & G + LL^T \end{pmatrix} = \begin{pmatrix} 1.0 & 0.0 & 0.0 & 0.0 & 0.0 & 1.0 & 0.0 \\ 0.0 & 1.0 & 0.0 & 0.0 & 0.0 & 0.0 & 0.0 \\ 0.0 & 0.0 & 1.0 & 0.0 & 1.0 & 0.0 & 0.0 \\ 0.0 & 0.0 & 0.0 & 1.0 & 0.0 & 0.0 & -1.0 \\ 0.0 & 0.0 & 1.0 & 0.0 & 1.2 & 0.0 & 0.0 \\ 1.0 & 0.0 & 0.0 & 0.0 & 0.0 & 1.4 & 0.0 \\ 0.0 & 0.0 & 0.0 & -1.0 & 0.0 & 0.0 & 1.3 \\ \end{pmatrix} \end{equation}\]
Folgender R Code definiert zunächst den Kovarianzmatrixparameter der gemeinsamen Verteilung von \(x\) und \(y\).
# R Pakete für Matrizenrechnung
library(expm)
# Modellparameter
L = matrix(c(0,0,1, 0,
1,0,0, 0,
0,0,0,-1),
nrow = 3,
byrow = T)
G = diag(c(0.2,0.4,0.3))
# Kovarianzmatrixpartition
Sigma_xx = diag(4)
Sigma_xy = t(L)
Sigma_yx = L
Sigma_yy = G + L %*% t(L)
Sigma = rbind(cbind(Sigma_xx, Sigma_xy), cbind(Sigma_yx, Sigma_yy))
print(Sigma) [,1] [,2] [,3] [,4] [,5] [,6] [,7]
[1,] 1 0 0 0 0.0 1.0 0.0
[2,] 0 1 0 0 0.0 0.0 0.0
[3,] 0 0 1 0 1.0 0.0 0.0
[4,] 0 0 0 1 0.0 0.0 -1.0
[5,] 0 0 1 0 1.2 0.0 0.0
[6,] 1 0 0 0 0.0 1.4 0.0
[7,] 0 0 0 -1 0.0 0.0 1.3Anhand von Definition 48.1 bestimmt folgender R Code dann basierend auf obigem Kovarianzmatrixparameter die kanonischen Korrelationen und kanonischen Koeffizientenvektoren.
# Evaluation der iten kanonischen Koeffizientenvektoren und Korrelationen
K = sqrtm(solve(Sigma_xx)) %*% Sigma_xy %*% sqrtm(solve(Sigma_yy)) # K
ALB = svd(K) # K = A\LambdaV
A = ALB$u # A
Lambda = ALB$d # Lambda
B = ALB$v # B
rho = Lambda # \rho_i = \lambda_i^{1/2}
a = sqrtm(solve(Sigma_xx)) %*% A # a_i = \Sigma_{xx}^{-1/2}\alpha_i
b = sqrtm(solve(Sigma_yy)) %*% B # b_i = \Sigma_{yy}^{-1/2}\beta_irho_1 = 0.9128709 , a_1^T = ( 0 0 -1 0 ), b_1^T = ( -0.9128709 0 0 )
rho_2 = 0.877058 , a_2^T = ( 0 0 0 1 ) , b_2^T = ( 0 0 -0.877058 )
rho_3 = 0.8451543 , a_3^T = ( -1 0 0 0 ), b_3^T = ( 0 -0.8451543 0 )48.4 Modellschätzung
Zur Schätzung einer kanonischen Korrelationsanalyse wird die Kovarianzmatrix \(\mathbb{C}(z)\) des gemeinsamen Zufallsvektors \(z\) von Prädiktoren und Kriterien durch ihr Stichprobenäquivalent \(C\) ersetzt. Dies ist die Aussage folgender Definition.
Definition 48.2 (Schätzer der kanonischen Korrelationsanalyse) Für \(i = 1,...,n\) seien \[\begin{equation} z_i = \begin{pmatrix} x_i \\ y_i \end{pmatrix} \mbox{ mit } \mathbb{E}(z_i) := 0_m \mbox{ und } \mathbb{C}(z_i) := \begin{pmatrix} \Sigma_{xx} & \Sigma_{xy} \\ \Sigma_{yx} & \Sigma_{yy} \\ \end{pmatrix} \in \mathbb{R}^{m \times m} \end{equation}\] unabhängig und identisch verteilte \(m\)-dimensionale partitionierte Zufallsvektoren sowie ihr Erwartungswert und ihre Kovarianzmatrix, respektive, und \[\begin{equation} C := \begin{pmatrix} C_{xx} & C_{xy} \\ C_{yx} & C_{yy} \\ \end{pmatrix} \in \mathbb{R}^{m \times m} \end{equation}\] sei ihre Stichprobenkovarianzmatrix. Dann sind für \(i = 1,...,k := \min \{m_x,m_y\}\) \[\begin{equation} \hat{a}_i := C_{xx}^{-1/2}\hat{\alpha}_i \in \mathbb{R}^{m_x}, \quad \hat{b}_i := C_{yy}^{-1/2}\hat{\beta}_i \in \mathbb{R}^{m_y} \mbox{ und } \hat{\rho}_i := \hat{\lambda}_i^{1/2} \end{equation}\] Schätzer der \(i\)ten kanonischen Koeffizientenvektoren und kanonischen Korrelationen, respektive. Dabei sind mit \[\begin{equation} \hat{K} := C_{xx}^{-1/2}C_{xy}C_{yy}^{-1/2} \in \mathbb{R}^{m_x \times m_y} \end{equation}\] \(\hat{\alpha}_i\) und \(\hat{\lambda}_i\) der \(i\)te Eigenvektor und sein zugehöriger Eigenwert von \(\hat{K}\hat{K}^T\) und \(\hat{\beta}_i\) der entsprechende Eigenkvektor von \(\hat{K}^T\hat{K}\).
Wir verzichten auf eine Diskussion der Güte dieser Schätzung.
Simulationsbeispiel

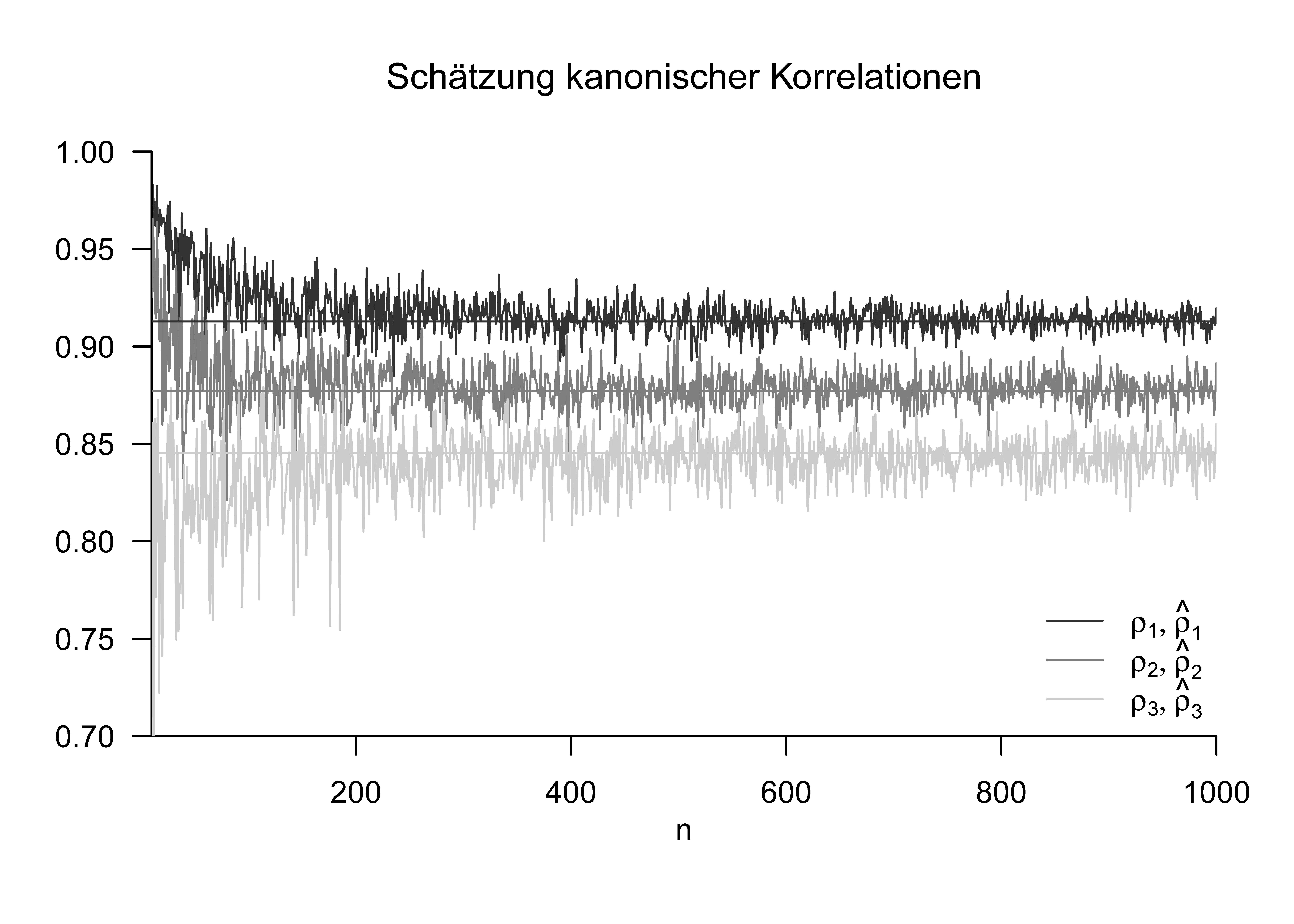

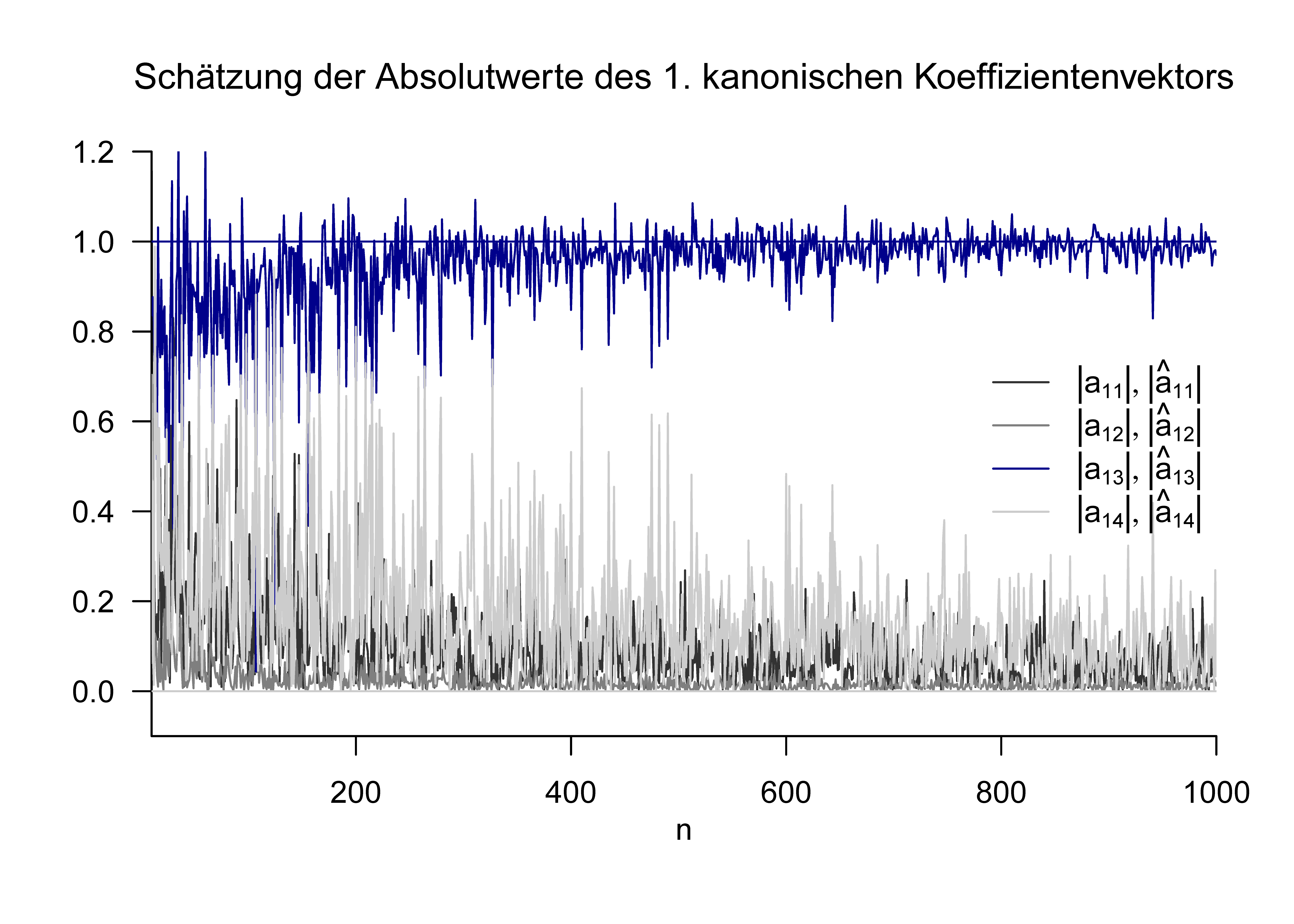

Mithilfe folgenden R Codes verdeutlichen wir uns die Schätzung kanonischer Korrelationen und Koeffizientenvektoren in dem oben betrachteten Beispiel. Dazu generieren wir Realisierungen der Prädiktoren und Kriterien bei Stichprobenumfängen zwischen \(n = 100\) und \(n = 1000\). Abbildung 48.1 visualisiert die wahren, aber unbekannten, kanonischen Korrelationen \(\rho_1,\rho_2,\rho_3\) und ihre für jede Simulation basierend auf der Stichprobenkovarianzmatrix des realisierten Datensatzes geschätztes Äquivalente \(\hat{\rho}_1, \hat{\rho}_2,\hat{\rho}_3\). Die Variabilität der Schätzung nimmt mit zunehmenden Stichprobenumfang ab. Abbildung 48.2 visualisiert die Absolutwerte des wahren, aber unbekannten, ersten kanonischen Koeffizientenvektors \(a_1\) sowie ihre entsprechenden Schätzungen als \(\hat{a}_1\). Auch hier nimmt die Variabilität der Schätzung mit zunehmenden Stichprobenumfang ab. Allerdings ist zu beachten, dass es sich hierbei um die Absolutwerte des kanonischen Koeffizientenvektors handelt und das Vorzeichen abhängig von der Schätzung auch im Widerspruch zum wahren, aber unbekannten, Wert des kanonischen Koeffizientenvektors stehen kann.
# R Pakete
library(MASS)
library(expm)
# Modellparameter
m_x = 4
m_y = 3
k = min(m_x,m_y)
L = matrix(c(0,0,1,0,1,0,0,0,0,0,0,-1), nrow = 3,byrow = 3)
G = diag(c(0.2,0.4,0.3))
Sigma_xx = diag(4)
Sigma_xy = t(L)
Sigma_yx = L
Sigma_yy = G + L %*% t(L)
Sigma = rbind(cbind(Sigma_xx, Sigma_xy), cbind(Sigma_yx, Sigma_yy))
K = sqrtm(solve(Sigma_xx)) %*% Sigma_xy %*% sqrtm(solve(Sigma_yy))
ALB = svd(K)
A = ALB$u
Lambda = ALB$d
B = ALB$v
rho = Lambda
a = sqrtm(solve(Sigma_xx)) %*% A
b = sqrtm(solve(Sigma_yy)) %*% B# Simulationen
n = 1e1:1e3
rho_hat = matrix(rep(NaN, length(n)*k) , nrow = k)
a_1_hat = matrix(rep(NaN, length(n)*m_x), nrow = m_x)
for(i in 1:length(n)){
# Datengeneration
Y = t(mvrnorm(n[i],rep(0, m_x+m_y),Sigma))
I_n = diag(n[i])
J_n = matrix(rep(1,n[i]^2), nrow = n[i])
# Stichprobenkovarianzmatrixpartition
C = (1/(n[i]-1))*(Y %*% (I_n-(1/n[i])*J_n) %*% t(Y))
C_xx = C[1:m_x,1:m_x]
C_xy = C[1:m_x,(m_x+1):(m_x+m_y)]
C_yx = C[(m_x+1):(m_x+m_y),1:m_x]
C_yy = C[(m_x+1):(m_x+m_y),(m_x+1):(m_x+m_y)]
# Kanonische Korrelationsanalyse
K_hat = sqrtm(solve(C_xx)) %*% C_xy %*% sqrtm(solve(C_yy))
ALB_hat = svd(K_hat)
A_hat = ALB_hat$u
Lambda_hat = ALB_hat$d
B_hat = ALB_hat$v
a_hat = sqrtm(solve(C_xx)) %*% A_hat
b_hat = sqrtm(solve(C_yy)) %*% B_hat
rho_hat[,i] = as.matrix(Lambda_hat)
a_1_hat[,i] = a_hat[,1]
}
48.5 Anwendungsbeispiel
Zuletzt wollen wir die konkrete Berechnung einer kanonischen Korrelationsanalyse im Kontext des in Kapitel 48.1 diskutierten Anwendungsbeispiels demonstrieren. Folgender R Code implementiert die Berechnung der kanonischen Korrelationen und kanonischen Koeffizientenvektoren für diesen Datensatz.
# R Paket
library(expm)
# Datenpräprozessierung
fname = "./_data/704-kanonische-korrelationsanalyse.csv"
D = read.table(fname, sep = ",", header = TRUE)
x = as.matrix(cbind(D$DUR, D$EXP))
y = as.matrix(cbind(D$dBDI, D$dGLU))
n = nrow(x)
m_x = ncol(x)
m_y = ncol(y)
Y = t(cbind(x,y))
# Stichprobenkovarianzmatrixpartition
I_n = diag(n)
J_n = matrix(rep(1,n^2), nrow = n)
C = (1/(n-1))*(Y %*% (I_n-(1/n)*J_n) %*% t(Y))
C_xx = C[1:m_x,1:m_x]
C_xy = C[1:m_x,(m_x+1):(m_x+m_y)]
C_yx = C[(m_x+1):(m_x+m_y),1:m_x]
C_yy = C[(m_x+1):(m_x+m_y),(m_x+1):(m_x+m_y)]
# Kanonische Korrelationsanalyse
K_hat = sqrtm(solve(C_xx)) %*% C_xy %*% sqrtm(solve(C_yy))
ALB_hat = svd(K_hat)
A_hat = ALB_hat$u
Lambda_hat = ALB_hat$d
B_hat = ALB_hat$v
a_hat = sqrtm(solve(C_xx)) %*% A_hat
b_hat = sqrtm(solve(C_yy)) %*% B_hat
rho_hat = as.matrix(Lambda_hat)rho_hat_1 : 0.9950575
a_hat_1 : -0.1623409 -0.173979
b_hat_1 : -0.1554175 -0.05025419
rho_hat_2 : 0.5010358
a_hat_2 : -0.06026274 0.3118808
b_hat_2 : -0.08128072 0.7773036Neben der Implementation mithilfe einer Singulärwertzerlegung bietet R auch eine direkte Bestimmung mithilfe der cancor() Funktion an. Folgender R Code demonstriert das entsprechende Vorgehen.
rho_hat_1 : 0.9950575
rho_hat_2 : 0.5010358Man findet also, dass die geschätzte maximale Korrelation einer Linearkombinationen der Prädiktorvariablen DUR und EXP mit einer Linearkombination der Kriterien dBDI und dGLU mit \(\hat{\rho}_1 = 0.99\) sehr hoch ist. Man kann daraus schließen, dass in diesem Fall die Prädiktorvariablen gemeinschaftlich hoch mit den Kriterien assoziiert sind. Es ergeben sich hier insbesondere die Linearkombinationen \[\begin{equation}
\xi = 0.16 \mbox{ DUR} + 0.17 \mbox{ EXP}
\mbox{ und }
\upsilon = 0.15 \mbox{ dBDI} + 0.05 \mbox{ dGLU}
\end{equation}\] als bester Prädiktor und als am besten prädizierbares Kriterium, respektive. Die Dauer der Psychotherapie und die Erfahrung der behandelnden Psychotherapeut:in scheinen, bei der aktuellen Datenskalierung zur bestmöglichen Prädiktion der Therapiegüte also in etwa gleichbedeutend, bei dem bestprädizierbarem Kriterium der Therapieeffizienz trägt bei der aktuellen Datenskalierung die BDI Score Reduktion etwas mehr bei als die Glukokortikoidplasmalevel Reduktion bei.
48.6 Literaturhinweise
Die kanonische Korrelationsanalyse geht zurück auf Hotelling (1935) und Hotelling (1936).
Anderson, T. W. (2003). An Introduction to Multivariate Statistical Analysis (3rd ed). Wiley-Interscience.
Hotelling, H. (1935). The Most Predictable Criterion. Journal of Educational Psychology, 26(2), 139–142. https://doi.org/10.1037/h0058165
Hotelling, H. (1936). Relations Between Two Sets of Variates. Biometrika, 28(3/4), 321. https://doi.org/10.2307/2333955
Mardia, K. V., Kent, J. T., & Bibby, J. M. (1979). Multivariate Analysis. Academic Press.
Uurtio, V., Monteiro, J. M., Kandola, J., Shawe-Taylor, J., Fernandez-Reyes, D., & Rousu, J. (2018). A Tutorial on Canonical Correlation Methods. ACM Computing Surveys, 50(6), 1–33. https://doi.org/10.1145/3136624
